特瑞仕半导体株式会社(日本东京都中央区 董事总经理:芝宫 孝司 第一东京证券交易所:6616,以下简称“特瑞仕”)开发了支持CV(恒压)充电的电池专用充电用调整器IC XC6240和电池电压监视IC XC6140。
近年来、半固态电池、全固态电池等各种电池正在开发当中,这些电池中有CV(恒压)充电类型的电池。此次,特瑞仕开发了可对2.3V系列锂二次电池进行恒压(CV)充电的充电用调整器IC和电池电压监视IC。
充电用调整器IC可对应2.3V锂二次电池的充电电压的电压要求,即使考虑到偏差,也可以输出不超过二次电池的上限充电电压。还可将从不充电时的二次电池流到充电IC的吸收电流(sink current)抑制得很小,大大有助于延长电池驱动时间。
电池电压监视IC设定了适合于2.3V系列锂二次电池的电池特性的检测电压、解除电压。检测电压根据用途和电池内阻,可在1.6V至2.2V之间选择。解除电压已固定为2.475V,其为充电用调整器开始充电时的解除电压。
两种产品的封装除小型低背封装(XC6240:USPN-4, USP-6B06 / XC6140:USPQ-4B05)之外,还准备了SSOT-24,可装载在小型化、低背化及各种用途的设备上。

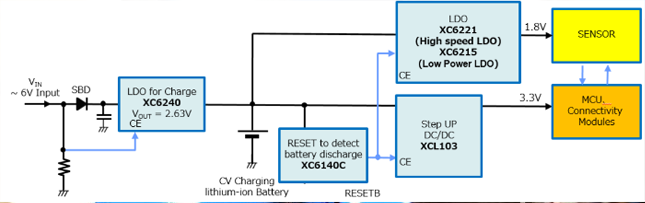

图1.使用XC6240和XC6140的物联网设备电源解决方案
图2.搭载了XC6240和XC6140的电路板示例
